OTC焊機CPDP350和CPDP500的異常及其原因和檢查要點分析

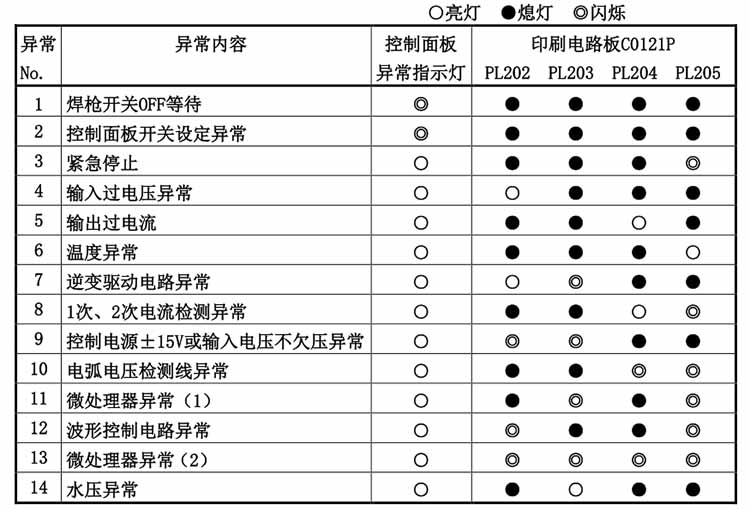

OTC焊機CPDP350和CPDP500的異常及其原因和檢查要點分析我們可以根據焊機自動停機時我們可以通過打開焊機上蓋板所見 印刷電路板 C0121P的LED（紅）亮燈或閃爍來檢查和判段，請看下圖。

現在我們根據上表格來詳細講解下：

1、焊槍開關OFF等待
為防止焊接電源在尚未完全做好焊接準備情況下工作，如焊槍開關為“ON”時打開電源開關，安全電路起動，焊接電源維持停止狀態、異常指示燈亮燈。
此時。通過關閉焊槍開關，解除安全電路后，電源即可恢復工作。

2、控制面板開關設定異常
前面板程序開關所設定的焊接條件為下述條件以外時，異常指示燈亮燈，焊機自動停機。
此時，將控制面板的開關恢復到正常設定后，焊機即可恢復工作。
3、緊急停止
機架上的印刷電路板QP6848Q的外部連接端子臺的緊急停止端子（線號188）之間斷開后異常指示燈亮燈、焊機自動停機。
此時，將電源開關暫時關閉，消除緊急停止故障后，連接上述端子，再次給電即可解除異常。
4、輸入過電壓異常
輸入過電壓時異常指示燈亮燈，焊機自動停機。
此時，暫時關閉電源開關，用萬用表等測定輸入電壓，檢查是否出現過高的電壓。消除上述異常原因后，再次給電即可解除異常。
5、輸出過電流
焊接過程中連續發生11秒以上的過電流或短路后，異常指示燈亮燈，焊機自動停機。此時，將電源開關暫時關閉，檢查焊接電流是否超過額定輸出電流，是否有噴嘴--工件間相接觸、輸出電纜短路等輸出側的短路。
此時，消除上述異常原因后，再次給電即可解除異常。
6、溫度異常
額定負載率為::（CPDP-350  350A   600%   CPDP-500  500A  60%。))超過額定負載率后，異常指示等亮燈，焊機自動停機。
此時，打開電源開關，保持風機工作（旋轉）狀態等待010分鐘以上，再次焊接時，請于降低負載持續率及焊接電流后，切斷電源開關后再次打開，即可解除異常。若多次在高溫（未做10分鐘以上散熱冷卻處理）狀態下，立即再次焊接，會導致焊機故障，務請避免發生此種情況。
7、逆變驅動電路異常
逆變驅動電路((印刷電路板C0121S)周圍發生異常時，異常指示燈亮燈，焊機自動停機。
8、1次、2次電流檢測異常
電流檢測不發生異常時，異常指示燈亮燈，焊機自動停機。此時，請先關閉電源開關，確認印刷電路板PP6906P的端子1CN11或或4CN14是否脫落后，再次打開電源。
9、控制電源((±15V)或輸入電壓欠壓異常
±V15V控制電源發生異常或輸入電壓為V342V以下時，異常指示燈亮燈，焊機自動停機。

此時，請先關閉電源開關確認有無異常后，再次打開電源開關。
10、電弧電壓檢測線異常
因使用加長電纜等而使用電弧電壓檢出線，且電弧電壓檢出線發生異常時，異常指示燈亮燈，焊機自動停機。
此時，請先關閉電源開關，確認電弧電壓檢出線及極性是否異常后，再次打開電源開關。
11、微處理器異常(1)
內置微處理器發生異常時，異常指示燈亮燈，焊機自動停機。
12、波形控制電路異常
波形控制電路((印刷電路板C0121P)周圍發生異常時，異常指示燈亮燈，焊機自動停機。
此時，請先將電源開關關閉，之后再次打開。
13、微處理器異常(2)
內置微處理器發生異常時，異常指示燈亮燈，焊機自動停機。
此時，請立即將異常內容及異常發生的詳細狀況通知銷售店。
14、水壓異常
使用水冷焊槍時，請確認冷卻水是否循環無礙流通。另，使用空冷焊槍時，請確認控制
