OTC機器人知識

FD-B15/OTC機器人的所有零部件規格及對應的OTC訂貨號

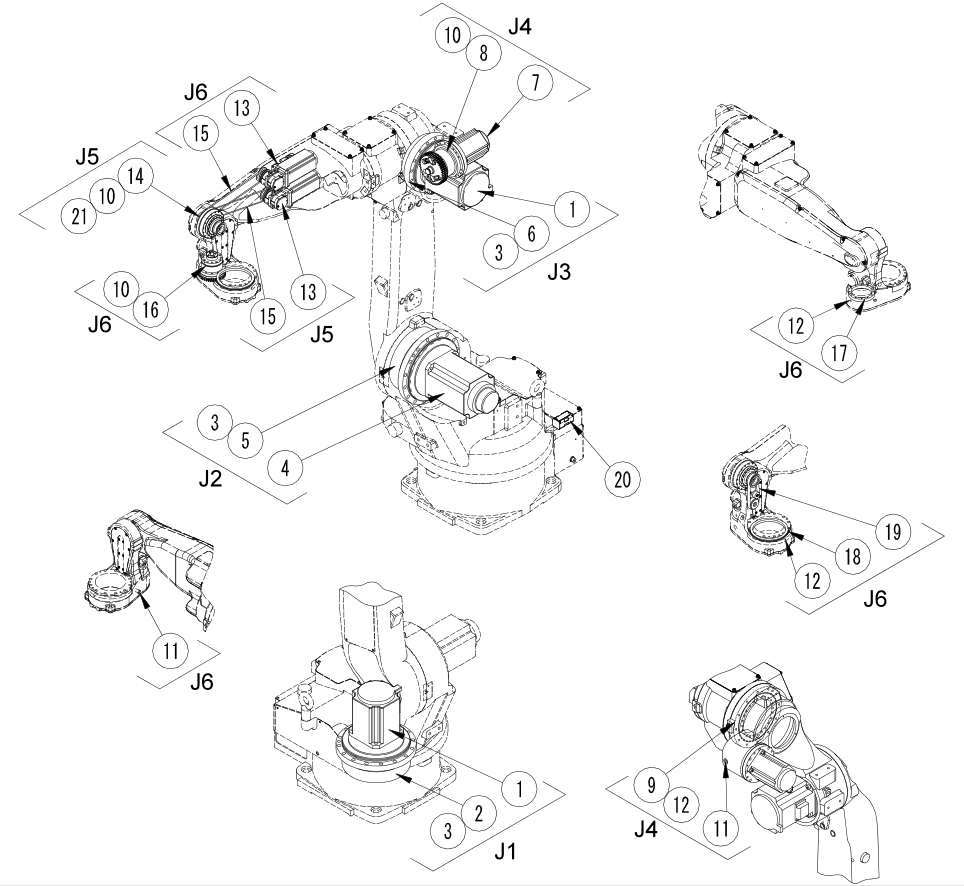

 我們先來看OTC機器人FD-B15的零部件配置圖:

OTC機器人B15

有了上圖我們再對應下文,就能知道OTC機器人FDB15所有配件的型號了。


一、J1軸(第一軸)

1.上圖配件符號:①,名稱:交流伺服電機,型號:W-L02641。

2.上圖配件符號:②,名稱:擺線減速機,型號:W-L02116。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

二、J2軸(第二軸)

1.上圖配件符號:④,名稱:交流伺服電機,型號:W-L02152。

2.上圖配件符號:⑤,名稱:擺線減速機,型號:W-L02117。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

三、J3軸(第三軸)

1.上圖配件符號:①,名稱:交流伺服電機,型號:W-L02641。

2.上圖配件符號:⑥,名稱:RV減速機,型號:L10725F00。

3.上圖配件符號:③,名稱:潤滑脂,型號:100-0624。

四、J4軸(第四軸)

1.上圖配件符號:⑦,名稱:交流伺服電機,型號:W-L02151。

2.上圖配件符號:⑧,名稱:諧波減速機,型號:W-L02427。

3.上圖配件符號:⑨,名稱:交叉滾子軸承,型號:W-L02551。

4.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-053。

5.上圖配件符號:?,名稱:潤滑脂,型號:2670-017。

6.上圖配件符號:?,名稱:潤滑脂,型號:100-1491。

五、J五軸(第五軸)

1.上圖配件符號:?,名稱:交流伺服電機,型號:W-L02404。

2.上圖配件符號:?,名稱:J5軸減速機組件,型號:L10970S00。

3.上圖配件符號:?,名稱:正時皮帶,型號:W-L02579。

4.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-053。

5.上圖配件符號:?,名稱:潤滑脂,型號:100-1025。

六、J6軸(第六軸)

1.上圖配件符號:?,名稱:交流伺服電機,型號:W-L02404。

2.上圖配件符號:?,名稱:諧波減速機,型號:W-L02411。

3.上圖配件符號:?,名稱:交叉滾子軸承,型號:W-L02542。

4.上圖配件符號:?,名稱:交叉滾子軸承,型號:W-L02543。

5.上圖配件符號:?,名稱:正時皮帶,型號:W-L02578。

6.上圖配件符號:?,名稱:正時皮帶,型號:W-L02579。

7.上圖配件符號:⑩,名稱:潤滑脂,型號:2670-053。

8.上圖配件符號:?,名稱:潤滑脂,型號:2670-017。

9.上圖配件符號:?,名稱:潤滑脂,型號:100-1491。

七、其他

1.?電池100-2147。

2.上圖配件名稱:電纜組件(1)(本體后部?上臂)L10974T00。

3.上圖配件名稱:電纜組件(2)(用于上臂內部的J5和J6軸)L10974F00。

4.上圖配件名稱:電纜組件(3)(用于上臂內部的J5和J6軸)L10974G00。

5.上圖配件名稱:5,6軸單元組件L10974C00。

6.上圖配件名稱:驅動單元(J5, J6軸電機,齒輪組裝品)L10974H00。

OTC機器人FD-B15的所有零部件規格及對應的OTC訂貨號就說到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656,同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
