OTC焊機DP400的零部件規格型號及其對應的OTC訂貨號

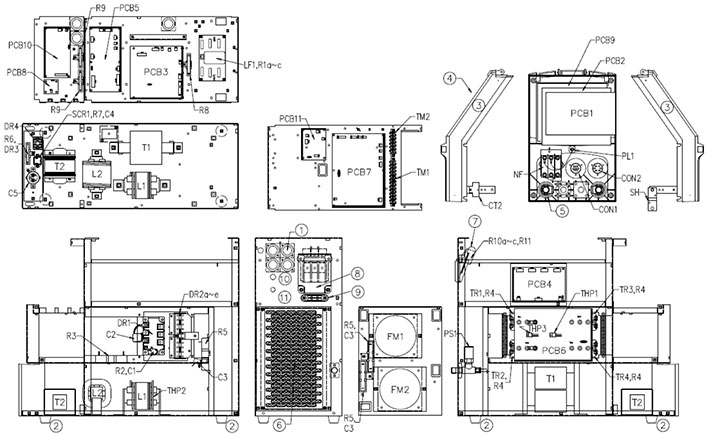

我們先看圖來認識OTC焊機DP400的每個零部件的位置和符號。

1.配件符號：NF，型號：4614-109，名稱：空氣開關，規格：IELK111-34459-1-V或IELK111-1-63-50.0-AEK-01-V。

2.配件符號：LF1，型號：4519-037，名稱：濾波器，規格：FS5681-50-99。

3.配件符號：PL1，型號：4600-366，名稱：指示燈，規格：N46010A7KW-01。

4.配件符號：DR1，型號：4531-717，名稱：DR、SCR—體化模塊，規格：DFA150AA160。

5.配件符號：DR2a?e，型號：4531-308，名稱：高速二極管模塊，規格：DBA200UA60。

6.配件符號：DR3，型號：4531-505，名稱：二極管，規格：S2L60。

7.配件符號：DR4，型號：4531-308，名稱：高速二極管模塊，規格：DBA200UA60。

8.配件符號：SCR1，型號：4530-412，名稱：可控硅模塊，規格：SG25AA20。

9.配件符號：TR1?4，型號：4534-528，名稱：IGBT模塊，規格：CM200DY-12NF。

10.配件符號：CT1，型號：4810-030，名稱：電流互感器，規格：W-W03029A。

11.配件符號：CT2，型號：4406-009，名稱：霍爾元件，規格：HA400S3EH。

12.配件符號：T1，型號：P10264B00，名稱：逆變變壓器，規格：W-W03361。

13.配件符號：T2，型號：4810-916，名稱：輔助變棖器，規格：W-W02936B。

14.配件符號：LI，型號：P30037L00，名稱：直流電抗，規格：P30037L00。

15.配件符號：L2，型號：P10322L00，名稱：輸入電抗，規格：P10322L00。

16.配件符號：L3a,b，型號：4739-497，名稱：鐵素體核，規格：I-04RA400270150。

17.配件符號：L4,5，型號：4739-497，名稱：鐵素體核，規格：E04RA400270150。

18.配件符號：L6，型號：4739-358，名稱：鐵素體核，規格：RI-17.5-28.5-10.7。

19.配件符號：L7，型號：4739-497，名稱：鐵素體核，規格：R04RA400270150。

20.配件符號：THF1，型號：4614-057，名稱：溫控開關，規格：67L080。

21.配件符號：THP2，型號：4258-024，名稱：溫控開關，規格：US-602SXTTAS130*C。

22.配件符號：THF3，型號：4614-051，名稱：溫控開關，規格：67L090。

23.配件符號：FM1,2，型號：4805-074，名稱：風機，規格：4715SL-05W-B60-D00。

24.配件符號：SH，型號：4403-116，名稱：分流器，規格：KY400A400A/60MV。

25.配件符號：PS1，型號：4255-016，名稱：壓力開關，規格：W-W00032B。

26.配件符號：mi，型號：4739-505，名稱：端子臺，規格：TB10-0112P。

27.配件符號：TM2，型號：4739-504，名稱：端子臺，規格：TB10-016P。

28.配件符號：Rla?c，型號：4509-128，名稱：金屬氧化膜電阻，規格：RS2B200kQJ。

29.配件符號：R2，型號：4509-704，名稱：碳膜電阻，規格：RD20SlkQJ。

30.配件符號：R3，型號：4509-819，名稱：水泥電阻，規格：40SH200QJ。

31.配件符號：R4a?h，型號：4509-704，名稱：碳膜電阻，規格：RD20SlkQJ。

32.配件符號：R5a,b，型號：4509-881，名稱：水泥電阻，規格：40SHN5.1QJA。

33.配件符號：R6，型號：4509-916，名稱：水泥電阻，規格：T20SH2.2QJA。

34.配件符號：R7，型號：4509-704，名稱：碳膜電阻，規格：RD20SlkQJ。

35.配件符號：R8，型號：4509-825，名稱：水泥電阻，規格：20SH15kQJ。

36.配件符號：R9a,b，型號：4509-922，名稱：水泥電阻，規格：20SH10QJ。

37.配件符號：RlOac，型號：4516-119，名稱：壓敏電阻，規格：TND14V-911KB0LLAA0。

38.配件符號：Rll，型號：4516-119，名稱：壓敏電阻，規格：TND14V-911KB0LLAA0。

39.配件符號：C1，型號：4518-402，名稱：滌綸薄膜電容，規格：0.47nF50V。

40.配件符號：C2，型號：4518-530，名稱：滌綸薄膜電容，規格：US16X154JAASA。

41.配件符號：C3a,b，型號：4518-542，名稱：滌綸薄膜電容，規格：US20X472JAASA。

42.配件符號：C4，型號：4518-402，名稱：滌綸薄膜電容，規格：0.47uF50V。

43.配件符號：C5，型號：4511-510，名稱：鋁電解電容，規格：LWA2N601MSEAZ0。

44.配件符號：CONI，型號：4730-421，名稱：插座，規格：HS25R-10(71)。

45.配件符號：C0N2，型號：4730-426，名稱：插座，規格：25-6BK-Z。

46.配件符號：PCB1，型號：P10532U00，名稱：印刷線路板，規格：P10532U00。

47.配件符號：PCB2※注，型號：P10265P00，名稱：印刷線路板，規格：P10265P00。

48.配件符號：PCB3，型號：P10532Q，名稱：印刷線路板，規格：P10532Q00。

49.配件符號：PCB4，型號：P10533V，名稱：印刷線路板，規格：P10533V00。

50.配件符號：PCB5，型號：P30037Z，名稱：印刷線路板，規格：P30037Z00。

51.配件符號：PCB6，型號：P30037Y，名稱：印刷線路板，規格：P30037Y00。

52.配件符號：PCB7，型號：P10261Q，名稱：印刷線路板，規格：P10261Q00。

53.配件符號：PCB8，型號：P10533R，名稱：印刷線路板，規格：P10533R00。

54.配件符號：PCB9，型號：P10346R，名稱：印刷線路板，規格：P10346R00。

55.配件符號：PCB10，型號：P10533X，名稱：印刷線路板，規格：P10533X00。

56.配件符號：PCB11，型號：P10532S，名稱：印刷線路板，規格：P10532S00。

57.配件符號：①，型號：4739-474，名稱：附膜橡膠堵，規格：W-W02805。

58.配件符號：②，型號：4739-475，名稱：橡膠熱腳，規格：C-30-RK-3220。

59.配件符號：⑧，型號：P10264J01，名稱：前面板，規格：P10264J01。

60.配件符號：④，型號：P10263J02，名稱：操作面板蓋，規格：P10263J02。

61.配件符號：⑤，型號：100-1573，名稱：快速接頭插座，規格：CX0058。

62.配件符號：，型號：4734-025，名稱：快速接頭，規格：DIXSK70。

63.配件符號：，型號：4734-026，名稱：快速接頭，規格：DIXSK95。

64.配件符號：⑥，型號：P30037J04，名稱：防塵過濾網，規格：P30037J04。

65.配件符號：⑦，型號：K3904B00，名稱：輸入端子M，規格：K3904B00。

66.配件符號：⑧，型號：K3904C00，名稱：輸入端子蓋板，規格：K3904C00。

67.配件符號：⑨，型號：100-0866，名稱：電纜固定夾，規格：W-WQ0010。

68.配件符號：⑩，型號：-，名稱：玻璃管保險，規格：0.5A250V。

69.配件符號：，型號：100-0479，名稱：玻璃管保險，規格：0235003P。

70.配件符號：，型號：100-0480，名稱：保險絲支架，規格：F-400-01A2。

OTC焊機DP400零部件規格及其對應的OTC訂貨編號就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗.
