AF4012C送絲機構部分(L11236B00)的零部件規格及訂貨號

OTC焊接機器人送絲機AF4012C的送絲機構部分(L11236B00)的我們來做個分解,這樣可以清楚的看見L11236B00的每個零部件的位置,先看下圖。

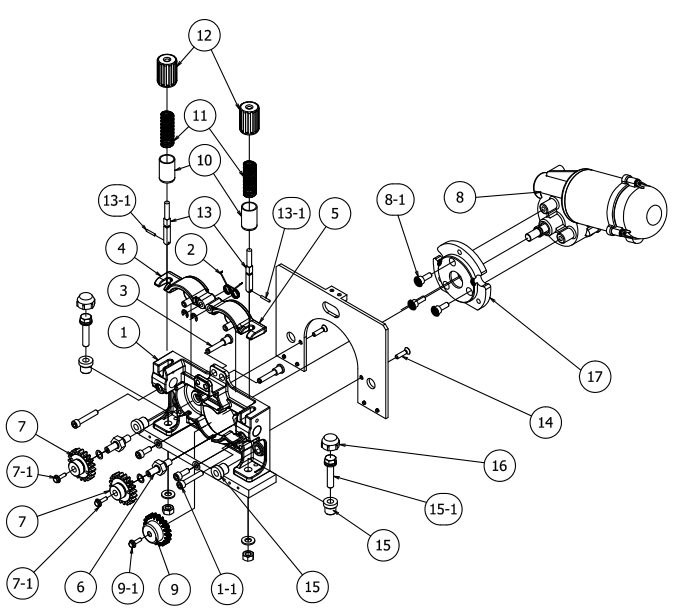

AF-A-4012-C送絲機構部分(L11236B00)的分解圖

送絲機構L11236B00是AF4012C的主要部分,所以零部件非常多,請大家仔細看,不要搞錯了。

1.上圖配件符號:1,配件型號:L11236B01,名稱:主支架。

2.上圖配件符號:1-1,配件型號:,名稱:內六角螺栓。

3.上圖配件符號:2,配件型號:L10595B04,名稱:線圈彈簧。

4.上圖配件符號:3,配件型號:L10595B02,名稱:加壓輪臂銷。

5.上圖配件符號:4,配件型號:U30023T00,名稱:加壓輪臂(L)。

6.上圖配件符號:5,配件型號:U30023W00,名稱:加壓輪臂(R)。

7.上圖配件符號:6,配件型號:L10595B03,名稱:驅動輪軸。

8.上圖配件符號:7,配件型號:L10595P00,名稱:中間齒輪。

9.上圖配件符號:7-1,配件型號:,名稱:十字孔六角螺栓。

10.上圖配件符號:8,配件型號:W-W03729,名稱:送絲電機。

11.上圖配件符號:8-1,配件型號:,名稱:內六角螺栓。

12.上圖配件符號:9,配件型號:L10595Q00,名稱:驅動齒輪。

13.上圖配件符號:9-1,配件型號:,名稱:十字孔六角螺栓。

14.上圖配件符號:10,配件型號:L10595B05,名稱:加壓彈簧座。

15.上圖配件符號:11,配件型號:L10595B08,名稱:壓縮彈簧。

16.上圖配件符號:12,配件型號:L10595B06,名稱:加壓手柄。

17.上圖配件符號:13,配件型號:L10595B07,名稱:加壓螺栓。

18.上圖配件符號:13-1,配件型號:4739-043,名稱:彈簧銷。

19.上圖配件符號:14,配件型號:,名稱:十字平頭螺絲。

20.上圖配件符號:15,配件型號:L10595B09,名稱:絕緣套。

21.上圖配件符號:15-1,配件型號:,名稱:六角螺栓。

22.上圖配件符號:16,配件型號:U5185B15,名稱:絕緣帽。

23.上圖配件符號:17,配件型號:L11236L01,名稱:電機固定架。

OTC焊接機器人送絲機AF4012C的送絲機構部分(L11236B00)的零部件規格及訂貨號就說到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656,同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
