OTC焊接機器人的焊槍RTW5000H分解圖及訂貨號

OTC焊接機器人上用的焊槍有很多種，國內比較常用的是RTW5000H和RT3500H，本文主要講的是RTW5000H（包含 RTW5000S,RTW5000H,RTW5000L這三種）.

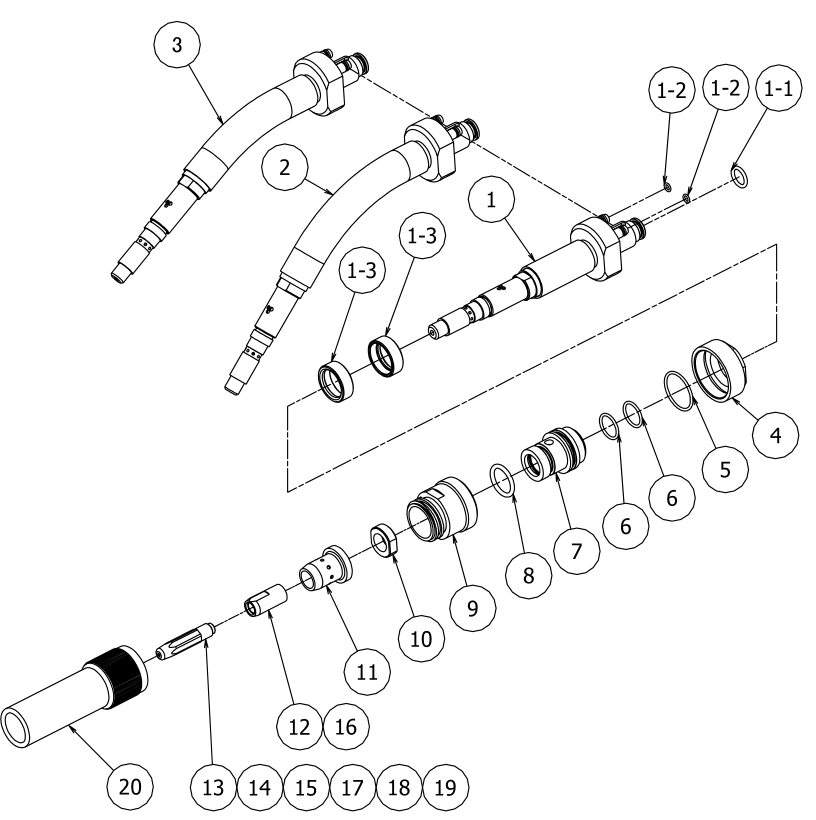

首先我們來看它的分解圖。

 上圖我們把RT5000H（包含 RTW5000S,RTW5000H,RTW5000L）的每個零部件都做好了數字標記,再看下文：

1.上圖配件符號：1，型號：L10609B00，名稱：槍體組件。

2.上圖配件符號：2，型號：L10611B00，名稱：槍體。

3.上圖配件符號：3，型號：L10610B00，名稱：槍體。

4.上圖配件符號：3-1，型號：3574-017，名稱：O型圏。

5.上圖配件符號：3-2，型號：100-0652，名稱：O型圏。

6.上圖配件符號：3-3，型號：L10609B08，名稱：刷子。

7.上圖配件符號：4，型號：U2969K03，名稱：螺母。

8.上圖配件符號：5，型號：3574-003，名稱：O型圏。

9.上圖配件符號：6，型號：3574-002，名稱：O型圏。

10.上圖配件符號：7，型號：L6571C01，名稱：絕緣體。

11.上圖配件符號：8，型號：3574-006，名稱：O型圏。

12.上圖配件符號：9，型號：L6571C02，名稱：前體。

13.上圖配件符號：10，型號：L6571C03，名稱：螺母。

14.上圖配件符號：11，型號：U3766K01，名稱：分流罩。

15.上圖配件符號：12，型號：L10302C01，名稱：螺母。

16.上圖配件符號：13，型號：L10361B04，名稱：導電嘴。

17.上圖配件符號：14，型號：L10361B05，名稱：導電嘴。

18.上圖配件符號：15，型號：L10361B06，名稱：導電嘴。

19.上圖配件符號：16，型號：L10302C02，名稱：導電嘴螺母。

20.上圖配件符號：17，型號：L7250B04，名稱：導電嘴。

21.上圖配件符號：18，型號：L7250B05，名稱：導電嘴。

22.上圖配件符號：19，型號：L7250B06，名稱：導電嘴。

23.上圖配件符號：20，型號：U724E01，名稱：噴嘴。
