OTC機器人知識

OTC焊接機器人焊槍TCP(工具中心點)精度校正(2)

前面一小節我們講到了OTC焊接機器人焊槍TCP(工具中心點)精度校正的前面幾步,今天 我們來看后面幾步,如果完成了剩下的這個步驟那么OTC焊接機器人焊槍TCP(工具中心點)精度校正工作就算全部做完了,好了我們接著往下看。

OTC焊接機器人焊槍TCP(工具中心點)精度校正步驟五:

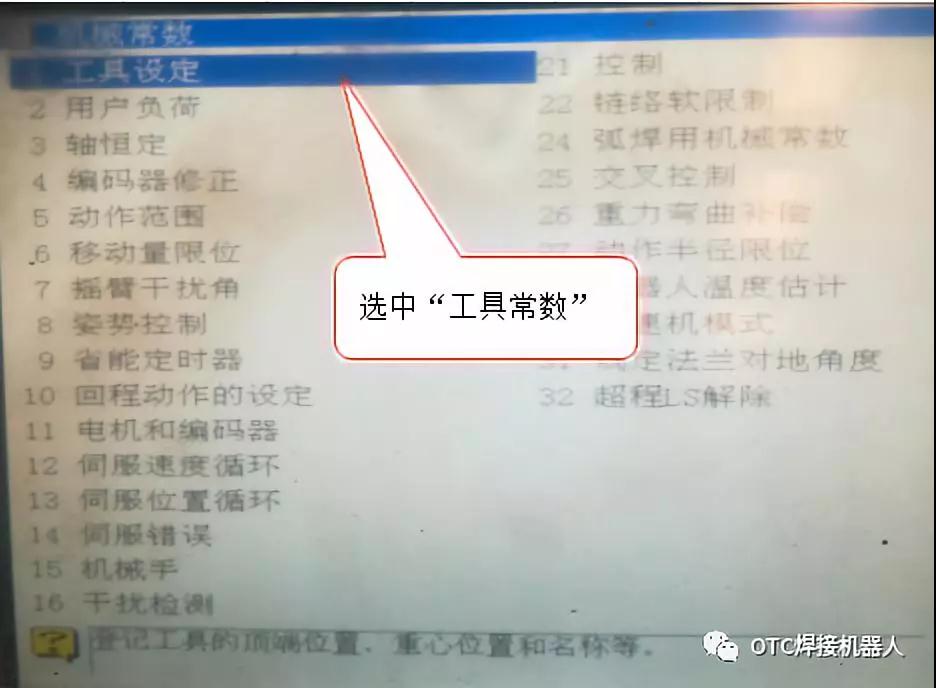

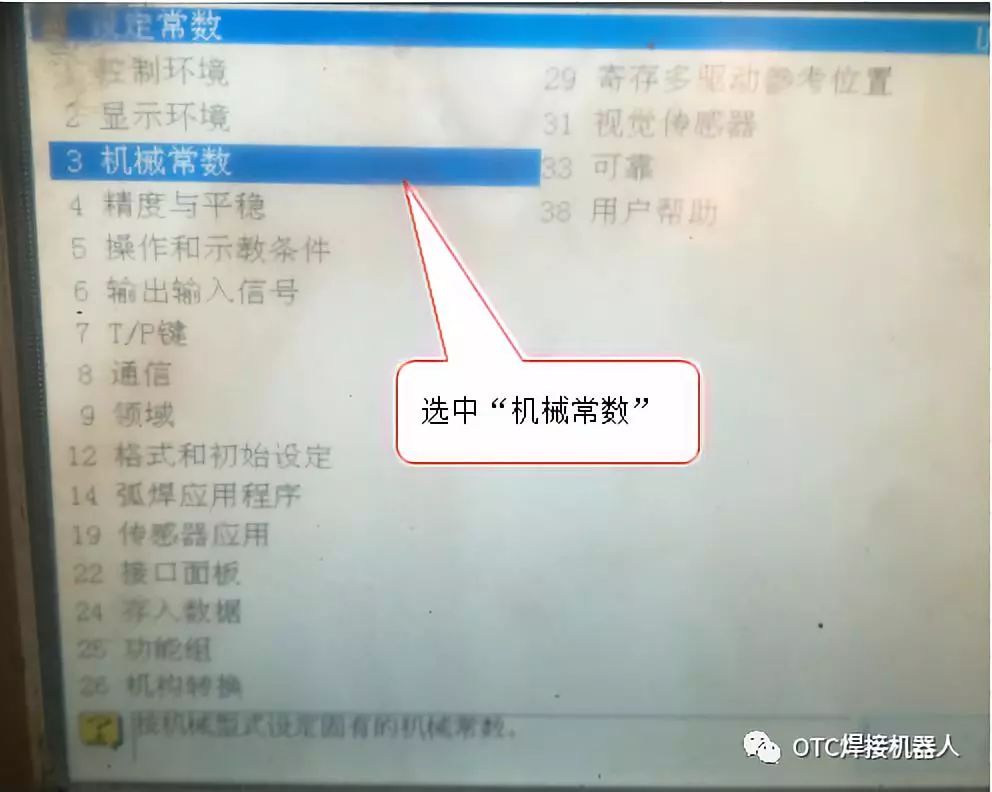

確保工具校正程序“9998”中的10個點的每個姿勢幅度盡可能的大,盡可能地達到關節極限,否則很難校正成功。按“動作可能”+“常熟設定”-選中“機械常數”-選“工具設定”。

OTC焊接機器人焊槍TCP教程

OTC焊接機器人焊槍TCP教程

OTC焊接機器人焊槍TCP(工具中心點)精度校正步驟六:

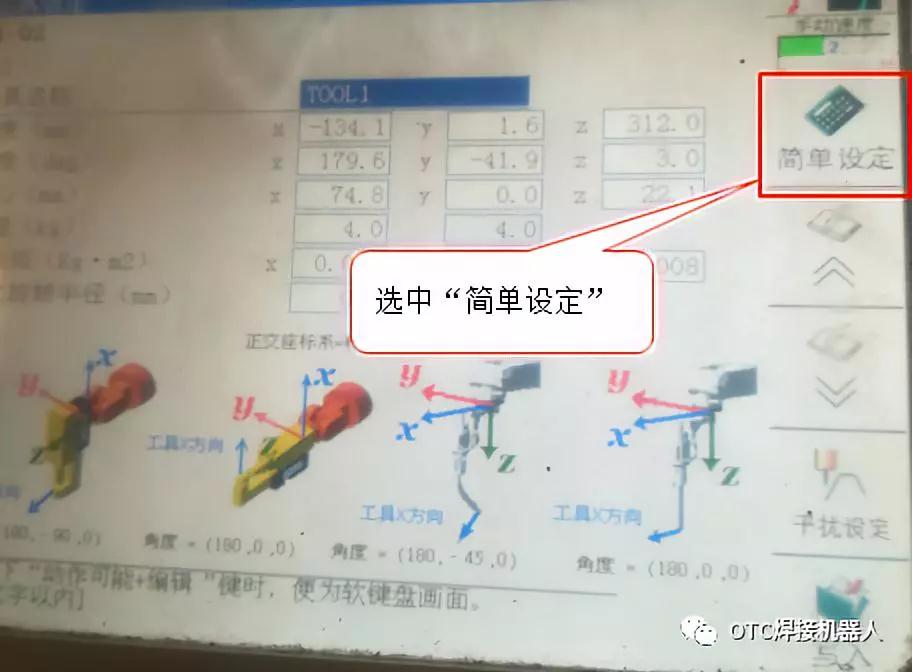

進入工具設定界面,點擊“簡單設定”。

OTC焊接機器人焊槍TCP教程

OTC焊接機器人焊槍TCP(工具中心點)精度校正步驟七:

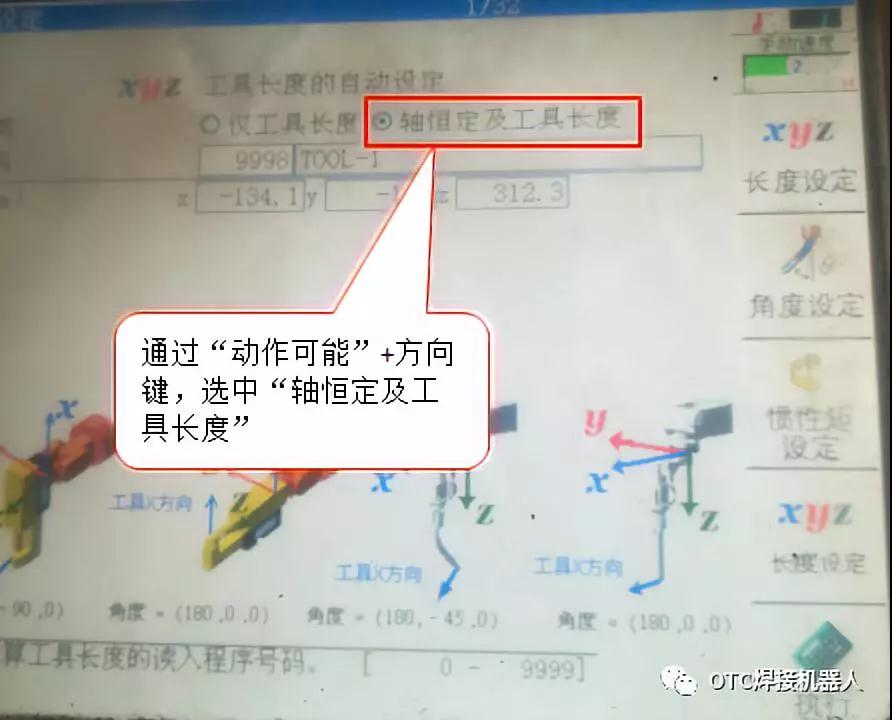

進入簡單設定界面,動作可能+方向鍵,選中“軸恒定及工具長度”

OTC焊接機器人焊槍TCP教程

OTC焊接機器人焊槍TCP(工具中心點)精度校正步驟八:

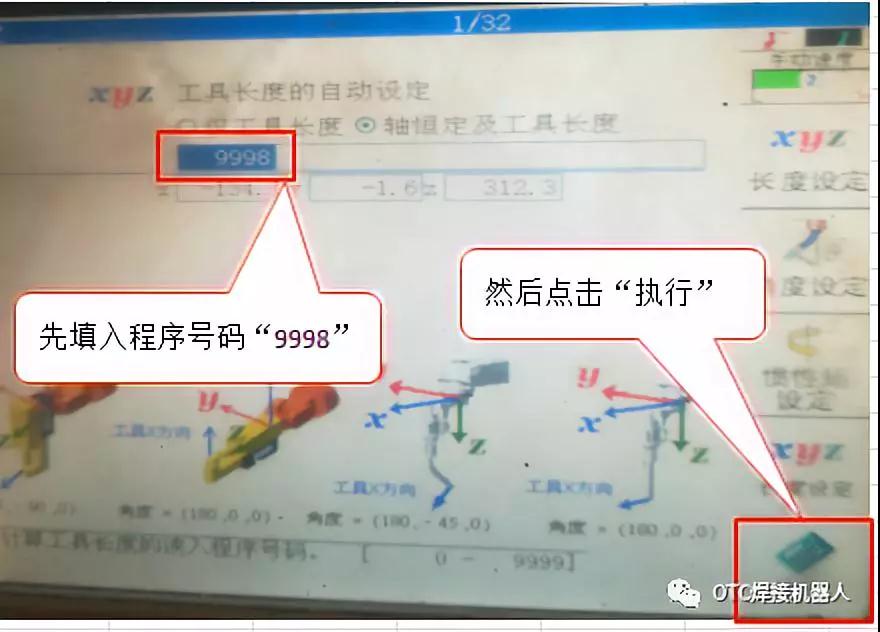

填入程序號碼“9998”,點擊右下角“執行”。

OTC焊接機器人焊槍TCP教程

OTC焊接機器人焊槍TCP(工具中心點)精度校正步驟九:

計算結果界面,最大誤差應小于2mm,然后點擊“可行”。如果大于2mm,退出此步驟,重新修改“9998”程序中誤差較大的點。然后再重復步驟5-9.

OTC焊接機器人焊槍TCP教程

OTC焊接機器人焊槍TCP(工具中心點)精度校正步驟十:

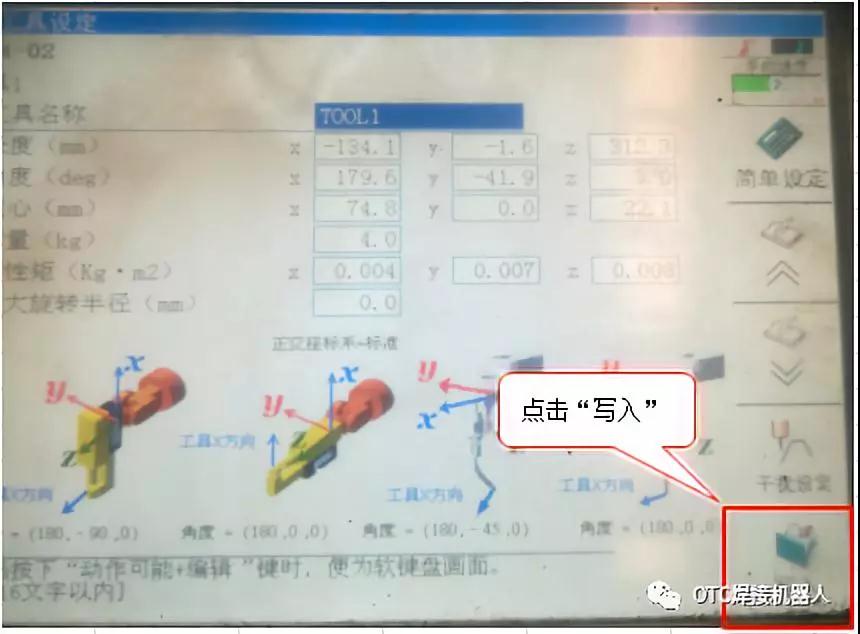

完成后顯示此界面,點擊“寫入”,至此,校正結束。

OTC焊接機器人焊槍TCP教程

到這里整個OTC焊接機器人焊槍TCP(工具中心點)精度校正就全部做完了,沒有看明白的小伙伴們可以多看幾次,希望大家都學會了并且能靈活應用到工作當中。如果有不明白的地方,可以隨時聯系我。
