OTC焊機知識

OTC送絲機CM7402\CMW-742-C的主機和配線的零部件規格和訂貨號

今天我們來說OTC送絲機CM7402\CMW-742-C的主機和配線部分,我們先看這款送絲機的主機和配線的分解圖。

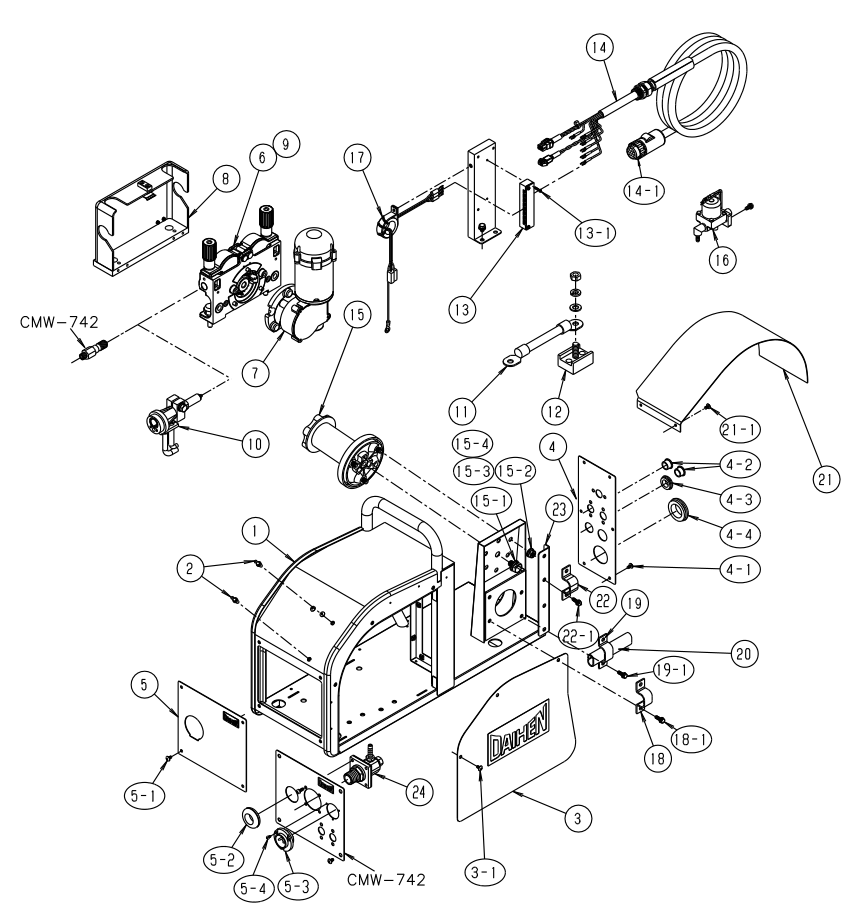

OTC送絲機CM7402\CMW-742-C 分解圖

有了上面這個零部件分解圖,我們可以對應下面這個表格來查每個零部件的規格和OTC的訂貨號。

編號部品編號/OTC訂貨號名稱數量備注
CM-7402CMW-742-C
1U30022U00框架1組件
2U30022C05掛柱2
3U30022C01側板1不含3-1
3-1十字孔螺絲3M4X8
4U30033C02后板1不含4-1.4-2.4-3.4-4
4-1十字孔螺絲6M4X8
4-2
扣式塞頭2HP-16
4-34739-489橡膠堵1C-30-SG-20A-EP-UL
4-4100-1380橡膠堵1C-30-SG-36A-EP-UL
5U30022C03U30033C03前面板1不含5-1
5-1十字孔螺絲4M4X8
5-2
4739-507橡膠堵1
5-34730-002插座12芯
6U30022B00U30033B00送絲機構1
7U30022L00送絲電機1
8U30022H00送絲保護罩1
9U30022T00U30033T00組裝部品1
10U30039D00
中央適配器1
11U30022N00U30033N00大電流電纜1組件
12U5185.109大電流端子臺1
134733-370端子臺1不含13-1
13-1十字孔盤頭螺絲2M3X14
14U30022E00控制電纜1組件、含14-1
14-1100-1381航空楠頭1DPC25-10A
15U30022F00焊絲盤軸套1組件含 15-1,15-2, 15-3, 15-4
15-1六角螺絲M10X16
15-2
螺母M8
15-3墊片M8
15-4彈墊M8
16U30022G00氣管組件1
17U30022P00共模線圈1組件
18U5185.T01電纜夾1不含18-1
18-1十字孔六角螺絲2M5X15
19U1997C02軟管夾1不含19-1
19-1十字孔六角螺絲2M5X15
20U1997C03保護皮1
21U30022C06焊絲盤保護罩1不含21-1
21-1十字孔螺絲2
221 U2028H01電纜夾1不含22-1
22-1十字孔螺絲2
23
U30033R01氣管支架1
24U30033P00大電流插件1

OTC送絲機CM7402\CMW-742-C的主機和配線的零部件規格和訂貨號就說到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656,同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
